Конструкция
Системы орошения, Дополнительное оборудование, Valley
Машины Valley проходят тестирование в самых разных условиях работы. Конструкции выдерживают самые тяжелые нагрузки, обусловленные неровностью почвы и бороздами и большой длиной пролетов. Равномерная нагрузка в сочетании с самой надежной в отрасли трансмиссией делает оросительные установки Valley наиболее стойкими к неровным поверхностям, перекручиванию и напряжению от нагрузок.
|
Центральная шарнирная опора |
Диаметр центральной шарнирной опоры: 6 5/8 дюймов (168 мм), 8 дюймов (200мм), 8 5/8 дюймов (219 мм), 10 дюймов (254 мм). · Системы стяжек, установленные со всех четырех сторон, обеспечивают прочность и устойчивость.· Имеются дополнительные гибкие шарнирные соединения для холмистой местности. · Втулка с защитой от коррозии свободно вращается в уплотнении стояка. · Тефлоновое уплотнение с тройной кромкой для предотвращения протечек. · Принудительный контакт щеток с коллекторным кольцом обеспечивает надежное электропитание тяговых тележек. · Дополнительная лестница упрощает смазку шарнирного соединения и регулировку механического управления положением. · Дополнительно могут быть поставлены стояк из нержавеющей стали и патрубок Xenoy для работы с агрессивной водой. |
|

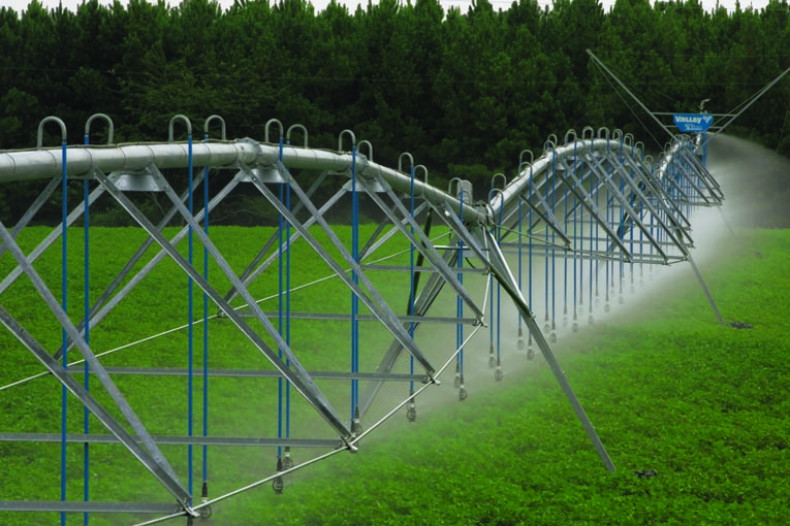

Пролеты |
· Трубопровод и арочные стержневые фермы, полный контакт головок поясных стержней с зажимами обеспечивают равномерное распределение массы и нагрузки. · Длина пролетов 43-66,7 м. · Расположение уголков фермы обеспечивает равномерную нагрузку на каждый уголок, что особенно важно на неровном грунте. · Полиуретановые прокладки обеспечивают длительную эксплуатацию без утечек. |
|
Размер шин |
Размер и ширина шин: доступны колеса размером от 571 до 965 мм и шириной от 279 до 429,3 мм |
Выбор трубопровода
В некоторых районах вода, которая была ранее чистой и нейтральной, постепенно становится более агрессивной. Поэтому растениеводы используют воду из менее подходящих источников: сточные воды, техническую и коррозийную воды. Другие добавляют в воду химикаты для защиты растений или удобрения. В таких условиях обычная оцинкованная сталь может корродировать с различной скоростью. Чтобы минимизировать коррозию трубы под действием коррозийной воды Valley предлагает два решения:
- стандартная оцинкованная сталь
- покрытие PolySpan
Покрытие PolySpan
· Производится в США.
· Поставляется с системами кругового и фронтального орошения (только для труб диаметром 6 5/8 и 8 5/8 дюймов (16,8 см и 21,9 см).
· Стандартный вариант – с соединениями ¾ дюйма (1,9 см) и дренажными отверстиями диаметром 1 дюйм (2,5 см).
· Доступен выбор из восьми длин пролетов.
Оцинкованная сталь
· Производится на всех производственных предприятиях Valley.
· Использование высококачественной оцинкованной стали является промышленным стандартом. Производится методом горячей оцинковки.
· Подходит для самых разнообразных условий.
· Стандартный вариант – на любой круговой, угловой или фронтальной установке.
Клиренс. Варианты конструкций для культур любой высоты
Сверхвысокопрофильные и высокопрофильные центральные опоры и тяговые тележки имеют увеличенный клиренс между установкой и растениями. Низкопрофильные центральные опоры и тяговые тележки можно использовать, если стандартный клиренс не требуется.
Тяговые тележки стандартного профиля
· Клиренс: 2,84-3,04 м (от 9 футов 4 дюймов до 10 футов 0 дюймов).
Тяговые тележки низкого профиля
· Если обычный клиренс не требуется.
· Клиренс установки низкого профиля: 1,85-1,95 м (от 6 футов 2 дюймов до 6 футов 5).
Тяговые тележки сверхвысокого и высокого профиля
· Обеспечивают увеличенный клиренс между установкой и растениями.
· Клиренс установки высокого профиля: 3,9-4 м (от 13 футов 0 дюймов до 13 футов 3 дюймов).
· Клиренс установки сверхвысокого профиля: 4,9-5 м (от 16 футов 3 дюймов до 16 футов 6 дюймов).
